Методика применения АРД-диаграмм в ультразвуковой дефектоскопии.
Для специалиста по неразрушающему контролю АРД-диаграмма (Амплитуда — Расстояние — Диаметр) — это основной инструмент перехода от амплитудных значений к размерной оценке дефекта.
Физический смысл и структура диаграммы
АРД-диаграмма — это семейство кривых, отображающих изменение амплитуды эхо-сигнала от глубины для отражателей с заданным диаметром (плоскодонные отверстия). В координатных осях:
-
Ось абсцисс (X) — глубина залегания отражателя (мм) от поверхности ввода ультразвуковой волны;
-
Ось ординат (Y) — амплитуда сигнала, в относительных единицах или децибелах.
Каждая кривая в поле диаграммы — это функция A = f(H) для фиксированного диаметра отражателя (1 мм, 2 мм, 3 мм и т.д.).
Диаграмма изначально рассчитывается для строго определенных условий — рабочей частоты, диаметра пьезоэлемента, угла ввода и акустических свойств материала (скорость звука, затухание). Любое изменение этих параметров требует перестройки диаграммы.
Целевое применение
На практике АРД-диаграмма используется в двух режимах:
Определение эквивалентного размера дефекта
По глубине залегания и измеренной амплитуде мы находим точку на поле диаграммы. Пересечение с ближайшей кривой дает диаметр плоскодонного отражателя, который в тех же условиях дал бы идентичный по амплитуде сигнал. Это не истинный размер дефекта, а расчетный эквивалент.
Настройка чувствительности прибора
Диаграмма позволяет выставить поисковый, браковочный и контрольный уровни без массового изготовления образцов с плоскодонными отверстиями. Достаточно иметь один или два образца для привязки АРД диаграмм к точке (возможно даже использовать обычный донный сигнал), и все остальные уровни можно будет получить автоматически.
Область применимости и ограничения
Метод дает достоверные результаты только для дефектов с отражающей плоскостью, перпендикулярной акустической оси преобразователя.
Это — плоскодонные отверстия, диски, плоские участки расслоений.
Для дефектов иной морфологии:
-
трещин с произвольной ориентацией;
-
угловых отражателей;
-
протяженных включений неправильной формы;
АРД-диаграмма дает заведомо заниженный эквивалентный размер, поскольку реальный коэффициент отражения меньше, чем у плоскодонного отверстия той же площади. В таких случаях требуется дополнительная верификация методом теневой, эхо-зеркальной или TOFD-дефектометрии.
Критические факторы, влияющие на достоверность
Затухание ультразвука
Реальные материалы имеют коэффициент затухания, зависящий от структуры и частоты. АРД-диаграмма должна быть построена с учетом затухания для конкретной марки стали или сплава. В противном случае на больших глубинах ошибка может достигать 6–12 дБ.
Акустический контакт и шероховатость поверхности
По умолчанию значение ослабления ультразвуковой волны при проходе от преобразователя в объект контроля через контактную среду установлено в значение A2=0 дБ. В реальности из-за шероховатости поверхности, неплотного прилегания преобразователя к поверхности, свойств контактной среды могут возникнуть дополнительные потери. Их можно учесть, увеличивая значение A2. Обычно оно лежит в диапазоне 0 - 5 дБ.

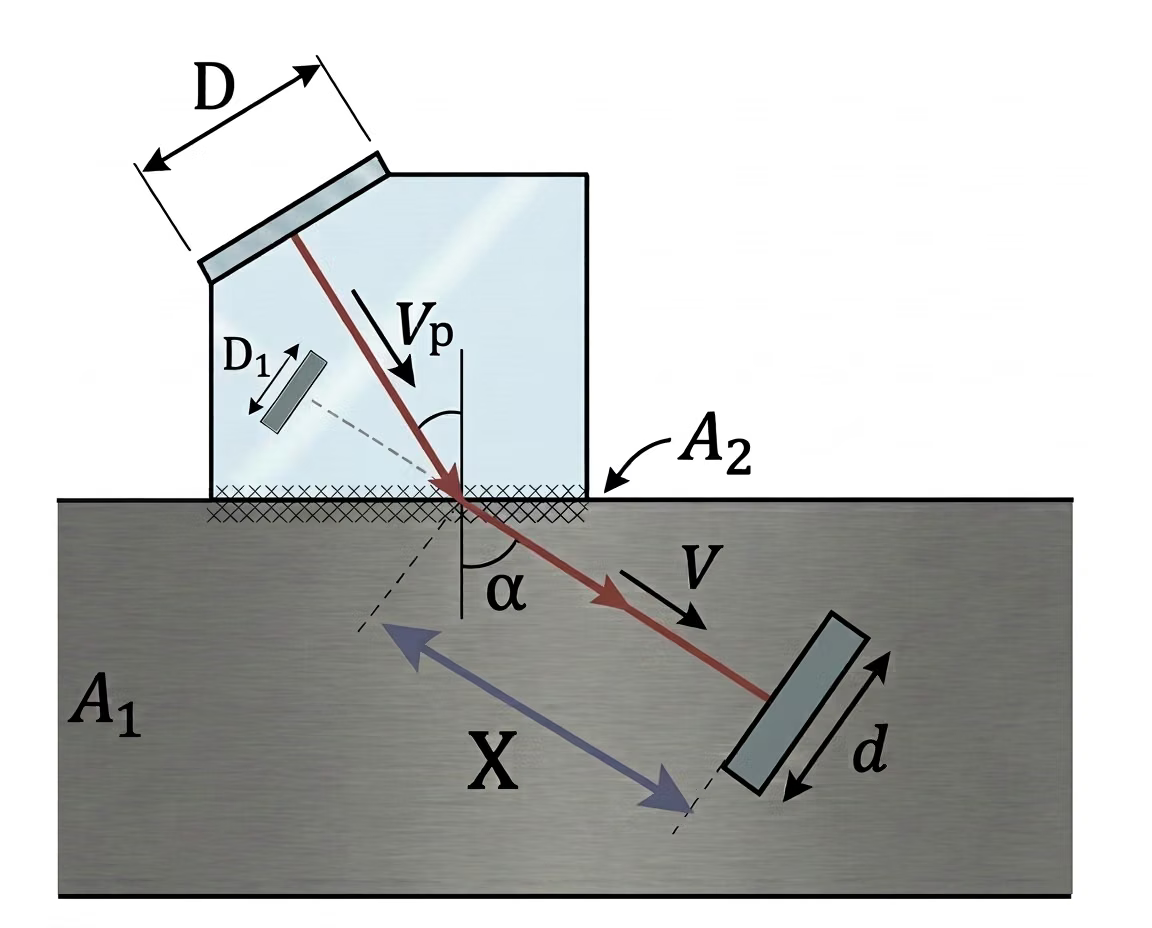

Привязка к конкретному преобразователю
АРД-диаграмма жестко связана с:
- • частотой преобразователя
- • диаметром пьезопластины;
- • углом ввода (для наклонных ПЭП);
- • Параметрами призмы (для наклонных ПЭП)
Изменение любого из этих параметров изменяет вид АРД диаграмм
Особенности интерпретации для сложных дефектов
Эквивалентный диаметр отражателя, полученный по АРД, — это условная величина.
Для трещин, особенно с малым раскрытием, реальные геометрические размеры могут в 2–3 раза превышать эквивалентный диаметр. Поэтому в протоколах контроля обязательно указывается, что измерение выполнено по эхо-методу с оценкой по АРД.
АРД-диаграмма позволяет стандартизировать ультразвуковой контроль и сделать его воспроизводимым независимо от оператора. Однако это не универсальный измеритель — это инструмент сравнения с эталоном.
Грамотный специалист использует ее в комплексе с другими методами, всегда помнит об ограничениях и выполняет контроль с обязательной верификацией на стандартных образцах.
